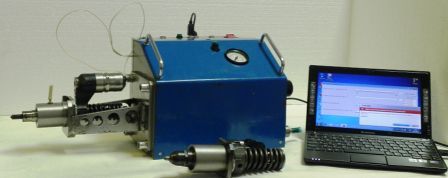

Стенд предназначен для диагностики форсунок дизельных двигателей Вольво, Скания, Детройт, Катерпиллер, и других.
Алгоритм диагностики заключается в следующем:
Форсунка устанавливается в адаптер, потом вместе с адаптером устанавливается в стенд, подсоединяются провода к клапану и трубки подвода топлива к адаптеру. С блока управления подаются команды на начало движения главного плунжера и на срабатывание клапана.
Стенд диагностирует следующие параметры форсунки:
1. Общая герметичность. Определяется по скорости движения плунжера – мгновенная диагностика. Или по объёму утечек в «обратку» за несколько циклов.
2. Давление срабатывания иглы распылителя. Определяется по штатному манометру.
3. Качество распыла топлива. Визуально.
4.Задержка времени между поступлением импульса на клапан и появлением топлива из распылителя. Замеряется блоком управления по показаниям датчиков.
Паспорт - Стенд экспресс диагностики насос форсунок.
